Производительность при условиях всасывания м3/мин
|
11 |
|
Температура
воздуха на всасывании, К |
не более 313 |
|
Температура
воздуха на выходе из компрессора после концевого холодильника,
К |
не более 333 |
|
Абсолютное
давление всасывания, МПа |
не более 0,107 |
|
Избыточное
давление нагнетания, МПа |
не более 0,78 |
|
Мощность,
потребляемая на валу компрессора, кВт |
не более 75 |
|
Расход воды на
охлаждение компрессора (с учетом концевого холодильника при
температуре воды на входе 15 0С - для стран с умеренным и
холодным климатом; при увеличении температуры воды расход ее должен
быть увеличен), м3/ч |
не более 2,04 |
|
Асинхронный
двигатель АВ2-101-8У3 (для стран с умеренным и холодным
климатом): |
|
- мощность,
кВт |
75 |
|
- напряжение,
В |
380 |
|
- частота
вращения, с-1 |
750 |
|
Асинхронный
двигатель АВ2-101-8Т3 (для стран с тропическим климатом):
|
|
- мощность,
кВт |
75 |
|
- напряжение,
В |
380; 415 |
|
- частота
тока, Гц |
50 |
|
- частота
вращения, с-1 |
750 |
|
Габаритные
размеры, мм |
1670х1260х1750 |
|
Масса
компрессора, кг: |
|
- с
промежуточным холодильником |
1430 |

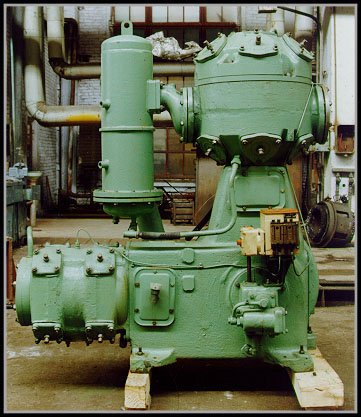

Компрессор ВП2
- 10/9М предназначен для снабжения сжатым воздухом оборудования
различных отраслей промышленности в странах с умеренным и холодным
(исполнение УХЛ4), а также тропическим (исполнение Т3) климатом при
эксплуатации в закрытых помещениях. Компрессор ВП2 - 10/9М -
двухступенчатый крейцкопфный на угловой базе 2П. Цилиндр первой
ступени расположен вертикально, второй ступени - горизонтально.
Воздух в компрессоре сжимается последовательно в двух ступенях.
После сжатия в первой ступени горячий воздух охлаждается в
промежуточном холодильнике и поступает в цилиндр второй ступени,
затем - в концевой холодильник, воздухосборник и к потребителю.
Охлаждение цилиндров компрессора и холодильников осуществляется
водой давлением не более 3,0 кгс/см2. Автоматическая
аварийная защита предохраняет компрессор от аварий, упрощает
эксплуатацию, повышает надежность компрессора и обеспечивает:
- управление
электродвигателем компрессора;
- автоматическую разгрузку компрессора при пуске и
остановке;
- автоматическую аварийную остановку компрессора при
отклонении от нормы следующих параметров:
- температуры воздуха
после каждой ступени сжатия;
- давления масла в
системе смазки механизма движения;
протока охлаждающей
воды.
- Аварийная
остановка компрессора сопровождается звуковым и световым
сигналами.
